通过H323连接两个CUCME(Cisco Unified Communication Manager Express)

2012 年 2 月 5 日 10384点热度 0人点赞 4条评论

  思科的Cisco Unified Communications Manager Express (CUCME) 是旧版本的Call Manager Express (CME) system的新名字。其实两者之间的概念是一样的:在思科路由器上跑的IP语音系统。因此,CUCME是在普通的思科路由器上(支持1800, 2800, 2900, 3800, 3900系列)的flash里面安装的特殊的IP语音软件。CUCME系统为小型到中型企业提供了方便IP语音交换的控制中心。

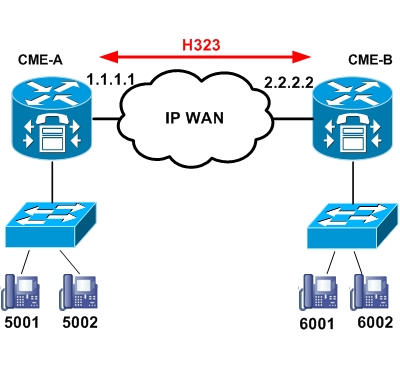

  通常的,每一个局域网(LAN)中都有一个独立的CUCME系统,IP语音电话连接到该局域网的交换机中。当一家公司拥有不同的分支机构或办公地点的时候,不同的地点可以通过在私有IP广域网两端的CUCME路由器之间架设基于H323的通信网络来建立完全的IP语音通话。一个双点拓扑图如图所示:

cme-to-cme-h323

  CME-A节点拥有电话号码为500X的IP电话,CUCME路由器的IP地址是1.1.1.1;而在另一端的CME-B,有用600X的电话号码,同时CUCME路由器的IP地址是2.2.2.2。通过利用在WAN(1.1.1.1和2.2.2.2之间)上的H323 VoIP通信,我们能够让两个不同地点的IP电话得到通信。

  因为真实的VoIP RTP报文要建立在两个不同地点之间的网络上的,因此前提要保证2个电话所处的子网必须在路由上是可通的。

为了建立H323,CUCME配置如下:

CME-A

CME-A#show running-config
dial-peer voice 6000 voip
destination-pattern 60..
session target ipv4:2.2.2.2
dtmf-relay h245-alphanumeric
codec g729r8

CME-B

CME-B#show running-config
dial-peer voice 5000 voip
destination-pattern 50..
session target ipv4:1.1.1.1
dtmf-relay h245-alphanumeric
codec g729r8

  dial-peer配置告诉CME-A路由器,如果要达到对方60xx目的地址,必须和IP地址2.2.2.2建立回话,达到通信的效果。对CME-B亦然。

  注意:请确保你选择了一个高压缩率的代码(例如g729,g723),选择这些解码能节省语音通话带来的带宽。在每一次VoIP通信中,g729和g723解码方式都会比G711解码方式要节省很多带宽!
