BGP Community Attribute实验

2012 年 12 月 30 日 9301点热度 0人点赞 10条评论

  Community Attribute是BGP路由里面一个可传输的,可选的属性,和MED, Weight, Local_Prf等对BGP路由选路和传播路由起到了很重要的作用。Community属性的定义可以是使用名字定义,数值定义,或者AA:NN格式定义。

  Community Attribute通过特定的community属性来对路由选路进行改变,而且这些属性可以被传播。

知名的Community属性有如下几种:

  • no-export—不通告给其他eBGP邻居,该路由尽在该AS中进行传播
  • no-advertise—不通告给其他BGP邻居,不管是eBGP还是iBGP邻居
  • internet—宣告给任何属于internet community的路由器
  • local-as—在联邦路由(Confederation)中使用,阻止数据包离开local AS

  下面是一个关于BGP Community Attribute的一个简单实验,拓扑如下:

BGP Community Attribute

R1的配置

interface loopback 0
 ip address 11.11.11.11 255.255.255.0
!
interface f0/0
 ip address 137.1.1.1 255.255.255.0
!
interface s0/0
 ip address 137.1.200.1 255.255.255.0
 encapsulation frame-relay
 no frame-relay inverse-arp
 frame-relay map ip 137.1.200.2 101 broadcast
!
router bgp 123
 no synchronization
 no auto-summary
 bgp log-neighbor-changes
 network 11.11.11.0 mask 255.255.255.0
 neighbor 137.1.200.2 remote-as 714
 neighbor 137.1.200.2 next-hop-self
 neighbor 137.1.1.4 remote-as 123
 neighbor 137.1.1.4 next-hop-self

R2的配置

interface loopback 0
 ip address 22.22.22.22 255.255.255.0
!
interface s0/0
 ip address 137.1.200.2 255.255.255.0
 encapsulation frame-relay
 no frame-relay inverse-arp
 frame-relay map ip 137.1.200.1 110 broadcast
!
router bgp 714
 bgp router-id 22.22.22.22
 no synchronization
 no auto-summary
 bgp log-neighbor-changes
 neighbor 137.1.200.1 remote-as 123

R3的配置

interface loopback 0
 ip address 44.44.44.44 255.255.255.0
!
interface f0/0
 ip address 137.1.1.4 255.255.255.0
!
router bgp 123
 no synchronization
 no auto-summary
 bgp log-neighbor-changes
 network 44.44.44.0 mask 255.255.255.0
 neighbor 137.1.1.1 remote-as 123
 neighbor 137.1.1.1 next-hop-self
 neighbor 137.1.1.1 send-community
 neighbor 137.1.1.1 route-map no_advertise out
!
access-list 1 permit 22.22.22.0 0.0.0.255
!
route-map no_advertise permit 10
  match ip address 1
  set community no-advertise

实验结果:

  R1显示关于22.22.22.0/24的路由已经打上了community属性no-advertise。

BGP Community attribute 1

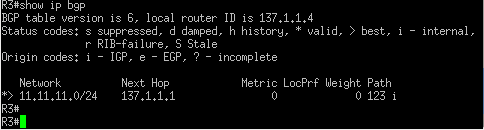

  因为R1不会对这条路由宣告给其他任何BGP邻居,因此R3上不会收到这条路由了。

BGP Community attribute 2
