思科交换机基础管理(第一部分)

  有时候你需要在思科交换机进行配置操作,或者需要查看MAC地址出现在哪个端口,甚至要进行网络排错。这可能并不是你每天都需要做的事情,但是还需要一堂针对思科交换机最基本管理的复习课程。让我们来看看如何去执行某些基本思科交换机管理任务。

登陆

在管理思科交换机之前,你需要一些基本的信息:

  • 你的交换机的IP地址和DNS名称是什么?
  • 登陆所需要的用户名和密码是什么?
  • 连接到交换机设备的以太网口是哪一个?

  其中一个用来配置交换机配置的方法是使用基于Web页面的管理接口(但基于安全性考虑,挨踢小茶并不建议使用这种方法对交换机进行配置),在这种方式之下,基础配置非常简单,基本是可见即所得。不过,这种基于GUI接口的方式并不支持所有的配置,而且并不一定有效,相反,推荐的Cisco IOS CLI(Command Line Interface)方式支持思科设备的所有指令,并且是一种比较安全的方式。鉴于此,挨踢小茶推荐所有网络工程师使用IOS CLI方式配置思科设备,本文也将以这种方式来演示几个最基本的配置。

查看配置信息

  就像操作思科路由器一样,其中最最常用的IOS命令就是查看设备当前的配置信息了。这个命令可以让你查看交换机的所有配置信息,包括所有接口的配置信息。要执行这个命令,只需要在全局模式下打show running-config(如果需要查看开机配置需要使用show startup-config

csc_basics_of_cisco_switch_administration_01

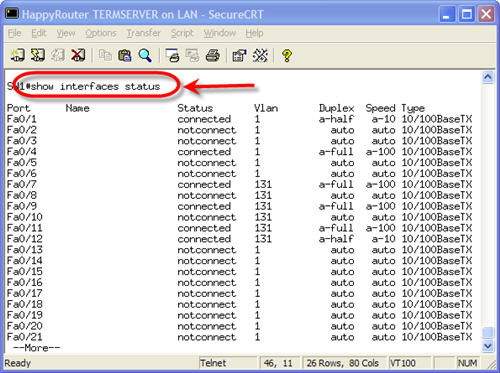

查看接口信息

  大多数时候登陆交换机设备是想对端口进行排错、更改交换口配置信息。最方便最快速的查看接口方法是show interfaces status,或者show ip interface brief

csc_basics_of_cisco_switch_administration_02

  这个命令告诉你以下信息:接口是否连接好,接口处于哪一个Vlan,接口的双工状态,接口速率和接口类型,这在查看端口信息是个非常棒的方法。

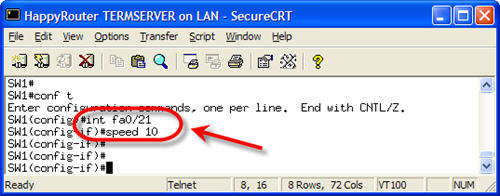

更改接口的双工状态和速率

  如果你发现Fa0/21口是处于自动协商(速率)状态但是你需要把接口速率设置到10Mb/s。那么就需要在接口配置模式下使用命令: speed 10

csc_basics_of_cisco_switch_administration_03

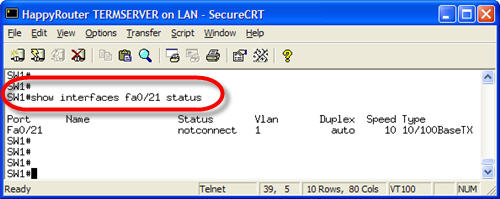

  在交换机设备上,对于10/100自适应以太口可以选择10,100和自动模式。在吉比特以太网口,你可以配置是否自动协商端口速率,如果端口速率一旦设置为10Mb/s,那么你可以通过以下命令查看:show interface f0/21 status

csc_basics_of_cisco_switch_administration_04

  如图所示,几口速率已经更改为10Mb/s,如果需要进一步更改双工状态,可以通过duplex命令,后面可接参数auto,full,half

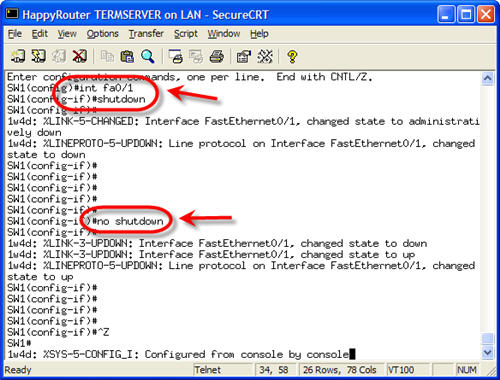

启用和禁用接口

  启用和禁用接口,你只需要在接口模式下使用no shutdownshutdown命令。

csc_basics_of_cisco_switch_administration_05

  请注意,当你的接口是shutdown状态的时候,console信息会通知你,接口的administrative state和line protocol都是down的。当接口启用之后,链路先恢复到down状态,然后up状态,最后line protocol状态也变成up。

  现在你可以尝试查看一下你设备的接口状态了!

总结

本文涵盖内容如下:

  • 如何查看交换机配置信息
  • 如何查看设备接口信息
  • 如何更改接口速率和双工状态
  • 如何启用(no shutdown) 和禁用 (shutdown) 思科IOS交换机接口

译自:petri




 » 除非注明,本博客文章均为挨踢小茶原创,转载请以链接形式标明本文地址
该日志由 挨踢小茶 于2012年04月28日发表在 路由交换 分类下, 你可以发表评论,并在保留原文地址及作者的情况下引用到你的网站或博客。
原创文章转载请注明: 思科交换机基础管理(第一部分) | 挨踢茶馆
关键字: ,
