查看思科设备序列号以及序列号的命名格式

  对于思科网络设备来说,设备的序列号(Serial Number)至关重要,序列号是出厂的时候就决定的唯一标识,在网络工程师的日常工作中,可能经常需要和序列号打交道。那么具体我们应该如何查看这些序列号,以及这些序列号有怎么样的规律呢?

从物理硬件上查看序列号

  对于大部分思科网络设备来说(交换机、路由器、防火墙、无线AP等),设备的序列号都是显而易见的,您可以从设备的背板标签上可以直接看到序列号,格式一般是SN: LLLYYWWXXXX,11个字母和数字的组合(后面再具体讲解这些字母和数字代表的意义)。

  具体来说,针对于思科交换机型号Catalyst 2960-Plus 24PC-L, 2960-24PC-L, 2960-24LT-L, 2960-Plus 48PST-L, 2960-48PST-L, 2960-24TT-L, 2960-48TT-S, 2960-48TT-L, 2960G-24TC-L, 2960-Plus 24PC-S, 2960-24PC-S, 2960-Plus 24LC-L, 2960-Plus 24LC-S, 2960-24LC-S, 2960-Plus 48PST-S, 2960-48PST-S, and 2960G-48TC-L,序列号的位置大概是这样的:

cisco-serial-number1

  对于思科交换机型号Catalyst 2960-24-S, 2960-Plus 24TC-S, 2960-24TC-S, 2960-Plus 48TC-S, and 2960-48TC-S ,序列号的位置大概是这样的:

cisco-serial-number2

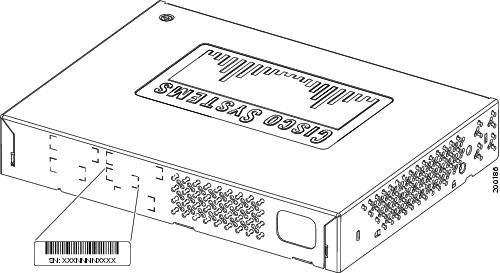

  对于思科交换机Catalyst 2960-8TC-L, Catalyst 2960G-8TC-L, Catalyst 2960-8TC-S, and Catalyst 2960PD-8TT-L,序列号的位置大概是这样的:

cisco-serial-number3

  其他型号可以具体参照一下上面图片序列号的大致位置。

从软件硬件上查看序列号

  在设备CLI界面输入”show version”,在显示的信息里面查看序列号。针对不同的设备型号或IOS,显示序列号的方式不太一样,对于大部分交换机系列的设备,会显示Processor board ID:LLLYYWWXXXX,对于一些其他设备可能会显示System serial number:LLLYYWWXXXX,或者Serial Number: LLLYYWWXXXX。

  特别注意的是交换机系列,因为交换机内部有不同的板卡,每个板卡会有不同的设备序列号,在”show version”显示的结果中,会出现很多类似序列号的字符和数字,您只需要关注Processor board ID后面接的序列号即可。

序列号的含义

  那么对于前面说了这么多的序列号LLLYYWWXXXX,具体到底有什么特别的编号规则呢?

LLL = 位置编码 ,例如FOC = FoxConn China,即中国富士康
YY = 年份代码 ,08 = 2004,09=2005
WW = 星期代码,01 到52的范围
XXXX = Base-34 Alpha Numeric Unique Identifier,包含了0到9数字和所有字母,除了I和O。

位置编码(这里的编码列表不全,欢迎补充):

  • CTH — Celestica – Thailand
  • FOC — Foxconn – Shenzhen, China
  • JAB — Jabil – Florida
  • JPE — Jabil – Malaysia
  • JSH — Jabil – Shanghai , China
  • TAU — Solectron – Texas
  • PEN — Solectron – Malaysia

年份编码:

  • 01 = 1997
  • 02 = 1998
  • 03 = 1999
  • 04 = 2000
  • 05 = 2001
  • 06 = 2002
  • 07 = 2003
  • 08 = 2004
  • 09 = 2005
  • 10 = 2006
  • 11 = 2007
  • 12 = 2008
  • 13 = 2009
  • 14 = 2010
  • 15 = 2011
  • 16 = 2012
  • 17 = 2013
  • 18 = 2014
  • 19 = 2015
  • 20 = 2016

  另外,如果针对于某一个思科的序列号产品,想查看这个序列号代表的是什么设备类型,或者查看具体的Contract信息,可以到思科网站的Cisco Coverage Checker查看。这个工具包含了批量查看,能批量导入和批量导出,非常方便!
