使用Cisco WCS生成站点调查报告

  Cisco Wireless Control System (WCS)能生成专业的站点调查报告,能帮助你在把这些交到你客户手里的时候,留下非常深刻的印象。

什么是站点调查报告?

  首先我们来讨论一下站点调查报告的内容包含了什么吧。

  站点调查报告包括了站点调查地点的设备描述、相关建筑、楼层等等。还可能会涉及到具体站点调查所涉及的位置(部署的设备应该在哪里)。站点调查报告同时也应该包含一切客户需要的内容在里面。

  同时也会将推荐的设备类型放在报告里面,越详细越好。你可能会告诉客户你部署的AP设备什么什么类型的,它们的位置会在哪里。另外你也会涉及到无线AP所使用的天线,是使用外置天线还是内置天线,天线的朝向又是怎样定义的呢?

  你也会和客户谈到具体到连接AP网口的网络线缆的类型,描述。同时,别忘了描述AP是以什么方式固定的,是紧靠着天花板还是墙?同时也需要了解固定的设备和方法。

  最后,你还需要升级硬件或者软件,甚至一些配套的管理设备(例如Cisco Wireless LAN Controller)。

  如果你是做一个崭新的安装,那么你要确保所有涉及在内的软件有足够的license去支持相关的AP。

  在部署的时候,含有access point位置和信号覆盖范围的图应该会对部署工程师来说非常有帮助。有了形象的图表,部署工程师就能很清楚地知道相应的AP应该如何摆放,天线应该如何朝向。

  在站点调查报告中,如果适当加入一些图形和表格,那么对于安装工程师来说也是非常有帮助的。

生成站点调查报告

  下面让我介绍一下如何生成一个站点调查报告吧。下面的站点调查报告时通过Cisco Wireless Control System产生的。假设我们已经在建筑图的基础上已经确定了AP的安装位置和墙所在的位置了、

  在Cisco Wireless Control System中,点击Planning Mode按钮。

01-planning-mode1

  然后,我点击了其中一个access point,你可以看到我使用一个3500i系列AP生成了一个信号覆盖地图,这个AP包含了内置天线。

02-click-on-access-point1

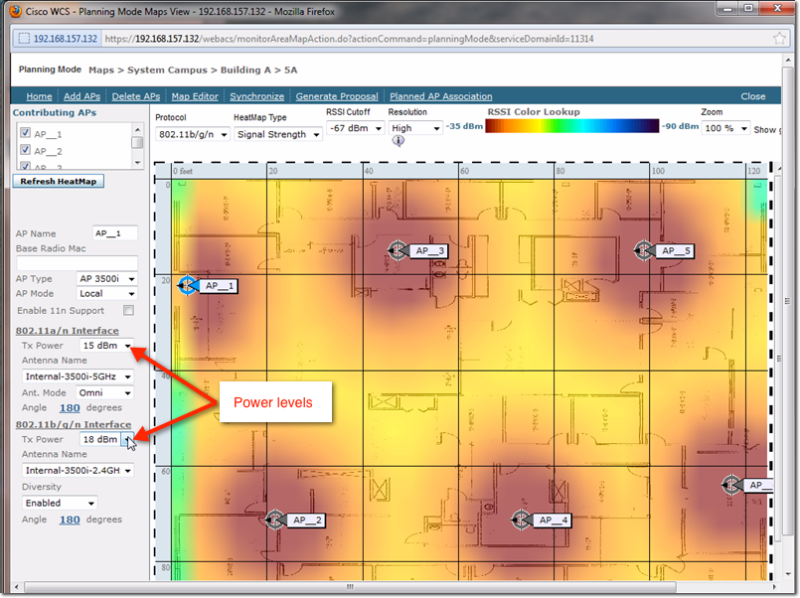

  留意一下我设置的电源等级(power levels)。

03-power-levels1

  就个人来说,如果我实施一个AP部署计划,我不会把AP的电源在设计之初用上最大电源。因为部署在实际业务环境中,我会把电源等级稍微降低一些,以防在发生不可预见意外的时候有可选择的余地提高电源等级。

  在这个特别的例子里,我在频率2.4 GHz 和 5 GHz下生成了报告,同时涵盖了语音和数据。在这个区域之中,一共有6个AP。

如何生成一个方案

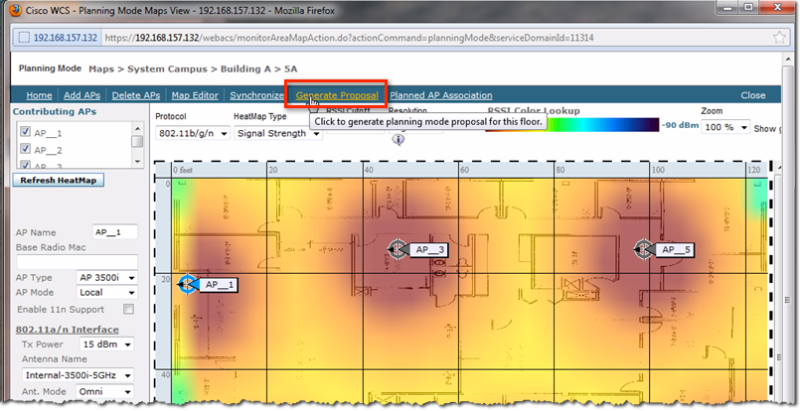

  生成一个方案只需要在菜单顶端按下Generate Proposal即可。

04-generate-proposal

  接着会让你选择生成一个 5 GHz还是 2.4 GHz的方案,也可以同时包含两种无限频率的方案。

  详细内容在这里就不介绍了,最后你可以看到区域的信号强度还有直观地看到那个区域无限信号不够,能够帮助网络工程师进行进一步的改造和部署。

  生成方案的很重要一点是,你可以清楚知道是不是时候该对一些access point进行移动,是不是该更改为外置天线,是不是要更换天线指向方向或者电源强度。信号图和数据对提高网络有效覆盖率起到了十分积极的作用。

  总体来说,Cisco Wireless Control System能够基于现有的基础设施和设计需求生成很棒的报告,包含了专业的描述和很多必须和客户了解和讨论的事项,这不仅仅能在你递给客户的时候是很有利的说服工具,也能在真正部署的时候帮助工程师有效找到相应的位置和简化一定工作流程。

  类似的工具有 AirMagnet Survey Pro,不过真正适合你的工具是能收集一切游泳的数据,产生正确的预测效果及相关图表,才能在真正部署的时候节省你的时间和精力,最大化对客户和企业自身产生利益。

扩展阅读:Generating Site Survey Reports Using Cisco WCS
